mSATA SSD to SATA
DÖNÜŞTÜRÜCÜ ÇEVİRİCİ ADAPTÖR

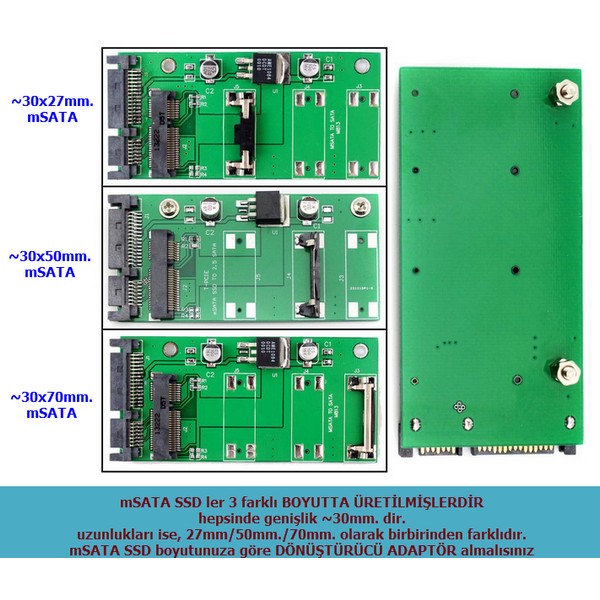

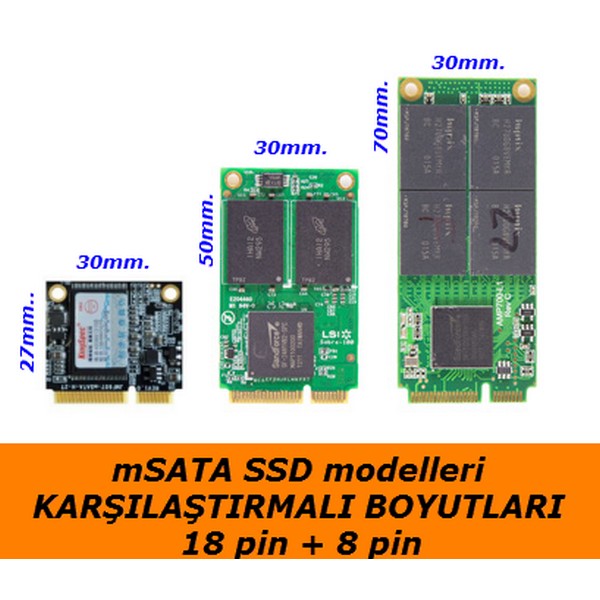

~30mm. x ~70mm. BOYUTLARINDAKİ mSATA SSD İÇİNDİR

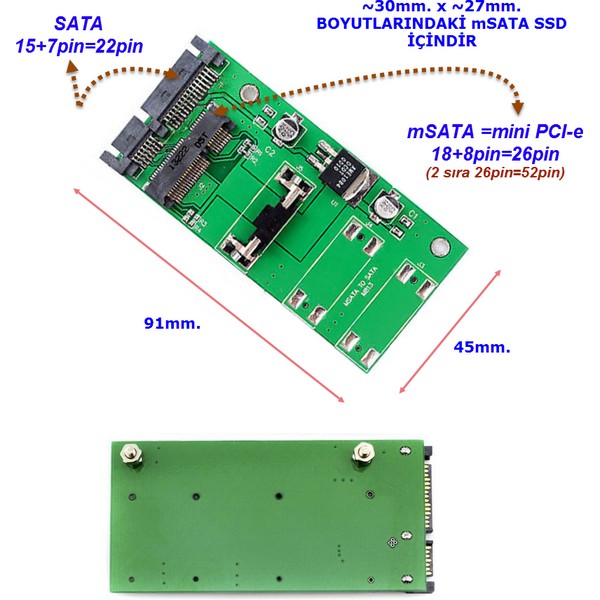

45mm. x 91mm. x 6mm. PCB (KART) BOYUTU
2.5" SATA HDD / SSD YUVASINA RAHATLIKLA SIĞABİLECEK BÜYÜKLÜKTEDİR.
2.5" veya 3.5" SATA ANAKARTA > mSATA SSD KULLAN (mini SATA=mini PCI-e)
>>>>>>>>mSATA micro sata DEĞİLDİR <<<<<<<<<<
mSATA konnektöründe 2x (8+18)=toplam 52 pin vardır.(ön/arka)
micro SATA konnektöründe 7+7+2=16 pin vardır. (yalnızca tek yüzde)
KENDİ SSD nizi KULLANACAKSINIZ
YALNIZCA DÖNÜŞTÜRÜCÜ ADAPTÖR GÖNDERİLECEKTİR.

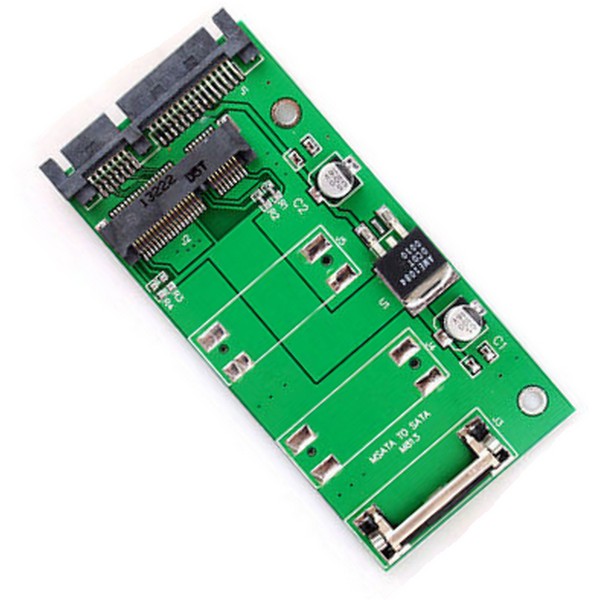

AYNI KART ÜZERİNDE 2 FARKLI BAĞLANTI KONNEKTÖRÜ BULUNUR
1 adet SATA erkek (15+7pin slot) KONNEKTÖRÜ ANAKARTA TAKILACAK.
1 adet mSATA KONNEKTÖRÜ, mSATA SSD TAKILACAK
SSD MONTAJ BİLGİSİ
öncelikle dönüştürücü üzerindeki var ise mini vidayı çıkartınız.
(bazı modellerinde vida değilde klips olabilmektedir.)
SSD nin girintili/pin li tarafını, dönüştürücünün konnektörüne kabaca hizalayıp,
SSD nin arka tarafını hafifçe yukarıda (15 ila 20 derecelik açıda) tutarak bağlantı konnektörüne nazikçe oturtunuz. rahatça girecektir.
SSD nizin arka tarafını dönüştürücünün kartı üzerindeki sabitleme metal düzeneğine doğru hafifçe bastırıp, klipse oturtunuz
klipsler yaylı gibidir. (aynı RAM klipsi gibi) SSD nizi bastırdığınızda mekanizma kendiliğinden geriye doğru gidecek ve
SSD niz kilitlenip sabit olarak kalacaktır.
BU DÖNÜŞTÜRÜCÜ ORJİNALİNDE SATA HDD/SSD KULLANAN BİLGİSAYARLARLARDA, mSATA SSD KULLANMAK İÇİN ÜRETİLMİŞTİR.
DİKKAT : BU ve BENZERİ DÖNÜŞTÜRÜCÜ ADAPTÖRLERİN MONTAJINA BAŞLAMADAN ÖNCE ;
BİLGİSAYARINIZIN GÜÇ KAYNAĞINI KAPATIN, ELEKTRİK FİŞİNİ PRİZDEN ÇIKARTINIZ.
MONTAJA ÖYLE BAŞLAYINIZ.
TERSİ OLARAK ; BİLGİSAYARINIZ AÇIKKEN BU TİP CİHAZLARIN BAĞLANTILARINI ÇIKARTMAYINIZ.
DÖNÜŞTÜRÜCÜLER ÜZERİNDEKİ KABLO, FİŞ, SOKET, SLOT vs. BAĞLANTI, KONTAKLARINA, UÇLARINA EL SÜRMEYİNİZ.
KONTAKLARINA EL SÜRMEK DURUMUNDA KALMIŞ İSENİZ, SAF ALKOL veya KOLONYA İLE TEMİZLEYİNİZ. TİNER vs. KULLANMAYINIZ.
BU DÖNÜŞTÜRÜCÜ İLE BİRLİKTE KULLANABİLECEĞİNİZ ;
KABLO, DÖNÜŞTÜRÜCÜ ve/veya APARATLARI,
AYRICA
